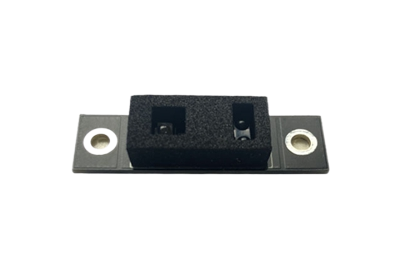

障碍物检测传感器-A-03

    智能红外反射式障碍物检测传感器,采用微处理器(MCU)控制,可进行在线编程, 满足不同客户的应用要求和使用场景。该产品集红外收、发器件、MCU、信号处理单元及输出控制单元于一体,抗光电干扰能力强,性能稳定可靠,体积小。

    该产品适用于对静止障碍物(或运动的障碍物)进行检测、家电开关控制、显示屏背光控制、智能门锁、智能卫浴、玩具、机器人避障、人/车流量计数、流水线产品计数、物体接近监测等消费类产品及其他感应控制场景。检测距离远、灵敏度高。

    该产品外形尺寸、感应距离、检测周期、输出信号方式可根据客户要求定制。



查看产品说明
分享至:
障碍物检测传感器-A-03 · 产品特点
1、体积小:
40mm×11mm×9.8mm;
2、功耗低:
平均待机电流≤8uA(测试条件:检测周期500ms);
3、感应距离:
10-100cm(可定制),可通过遥控器按键自动调节;
4、光免疫力:
对环境光的免疫力强;
应用产品视频展示
产品主要技术参数



主要参数

数值

单位

备注

工作电压(DC)

3.0-5.5

V

推荐VDD=3.3V-5.0V

待机电流

8

uA

测试条件:VDD=3.3V

红外光波长

940

nm

IF=20mA;

信号输出方式

GPIO信号



/

待机时:引脚信号为高电平VDD

触发时:引脚信号由高电平VDD变为低电平信号0V

输出驱动电流

≤10.0

mA

测试条件:VDD=3.3V



外形尺寸

L*W*H

40*11*9.8

mm



/

接口

3P*1.0

mm

3P 卧式贴片插座

              感应距离

    d=10-100±5

cm

测试条件:VDD=3.3V; 面板透光率≥80%;

详见测试方法;

感应面前设置透明玻璃或透红外光面板时,样品与面板间距≤1mm;


感应角度

15±5°

/



应用领域
该产品适用于对静止障碍物(或运动的障碍物)进行检测、家电开关控制、显示屏背光控制、智能门锁、智能卫浴、玩具、机器人避障、人/车流量计数、流水线产品计数、物体接近监测等消费类产品及其他感应控制场景。

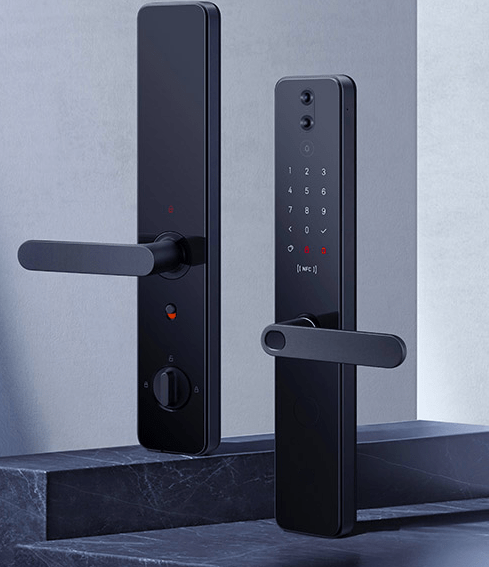

智能门锁

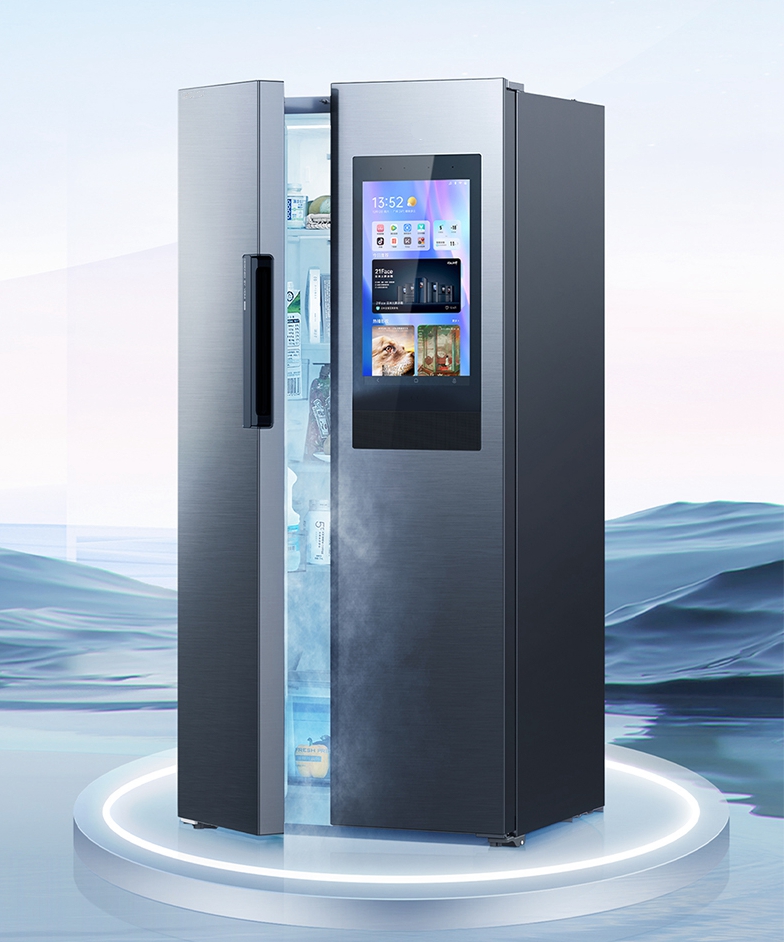

家电显示屏背光控制

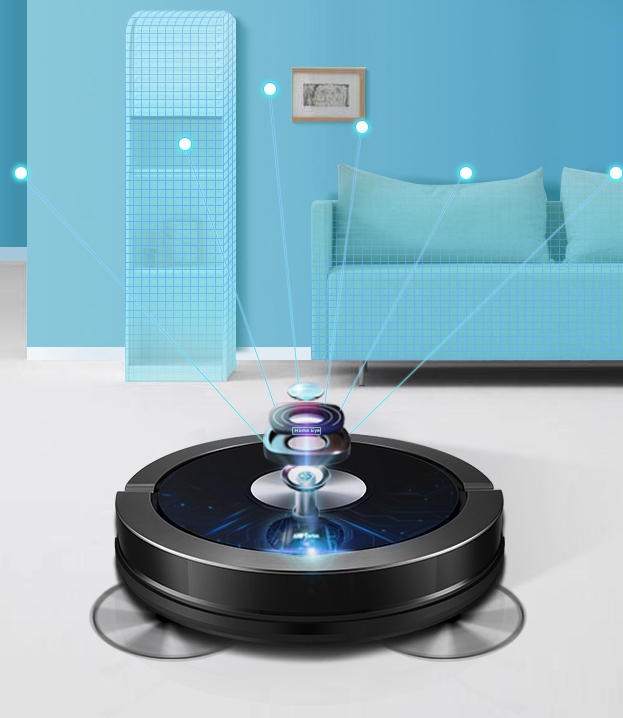

扫地机器人

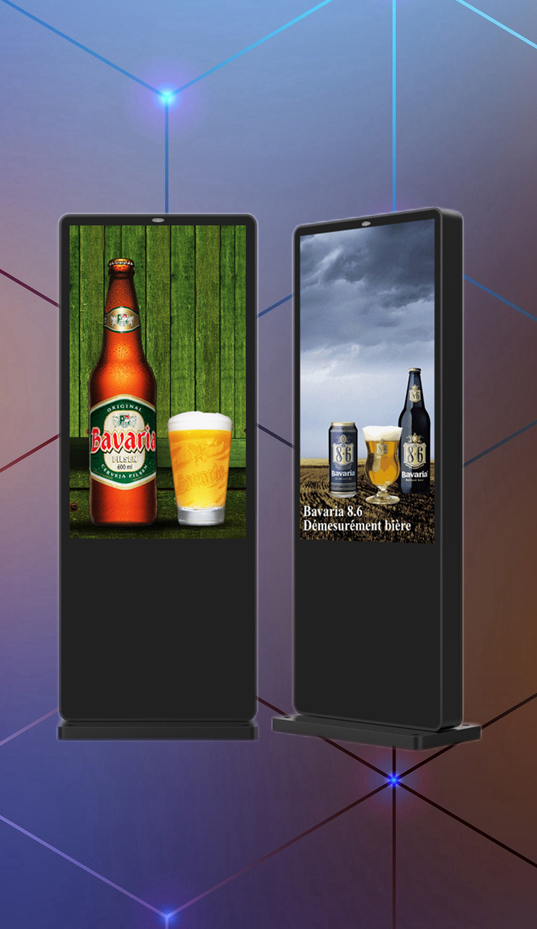

广告屏背光显示控制
